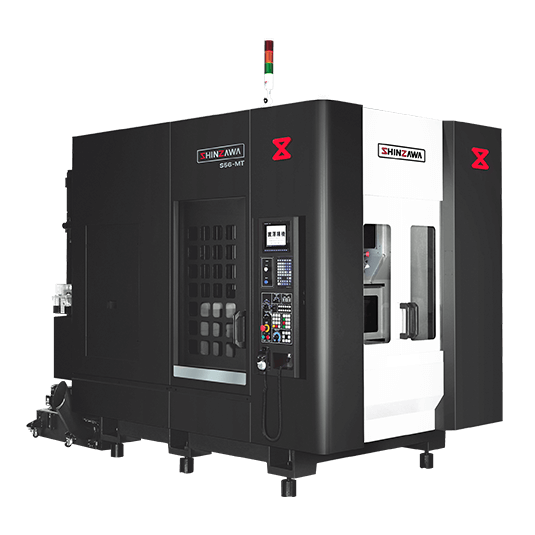

動柱式立式加工中心機APC
採用三軸全動柱臥式結構設計概念，雙工位設計允許A 工作區加工 ; B 工作區裝卸零件。A / B 盤交換時工作台不用升降利於任何夾治具生產，節省加工時間。用於大量或少量多樣零件加工。
特色

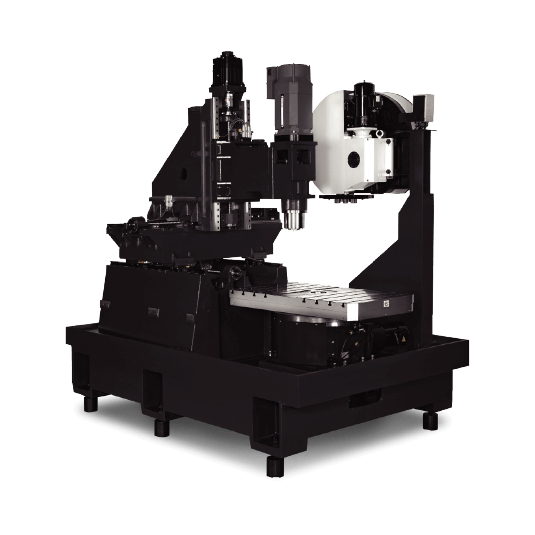

動柱式結構設計，優異結構特性
- 整機FC-300以上材質鑄造，注入力流與美學設計結構經FEA分析，具高剛性與靈敏性的運動體。
- 底座以臥式結構抬高設計， 讓移動件輕量化，結合高剛性 數位設計，高速位移不晃動。
- 三軸全部使用高剛性滾柱線軌，更能展現機台加工剛性。
技術
技術
力流與美學設計
- 整機FC-300 以上材質鑄造，注入力流與美學設計結構經FEA 分析，具高剛性與靈敏性的運動體。
臥式結構抬高設計
- 底座以臥式結構抬高設計，讓移動件輕量化，結合高剛性 數位設計，高速位移不晃動。
刀庫獨立安裝
- 刀庫獨立安裝配合保護門設計，使刀庫完全隔離於加工區域之外。不僅可避免切屑或切削液之污染，並且維修更方便。
高剛性滾柱線軌
- 三軸全部使用高剛性滾柱線軌，更能展現機台加工剛性。
- V : 可以裝
- X : 不可裝
高效率工作台自動交換機
- 高效率工作台自動交換機構是您大量生產的最佳幫手
能力
能力

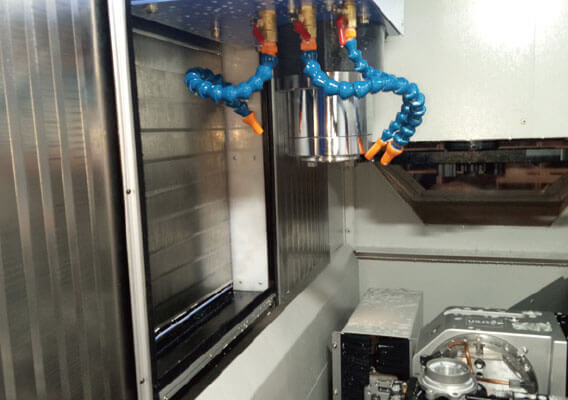

緊湊的內部空間

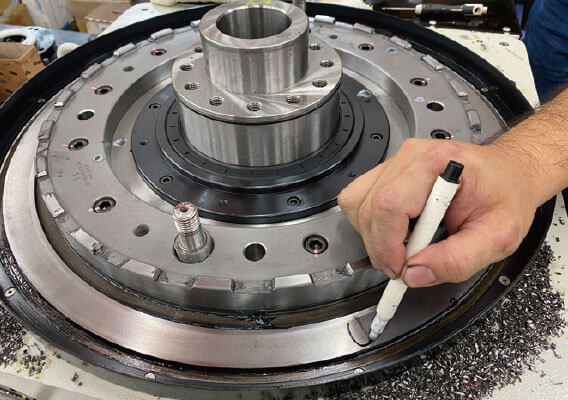

三片式離合器的APC機構

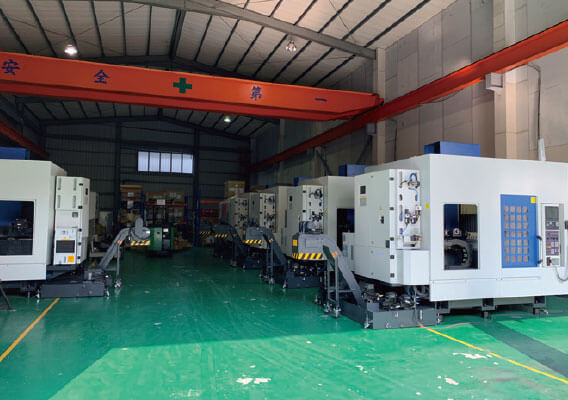

實績的產線
規格表
規格表
| 項目 | 單位 | S56-MT |
| XYZ 軸行程 | mm | 560 x 400 x 400 |
| 工作台面積 | mm | 650 x 405 (單盤) |
| 工作台荷重 | kg | 200 x 2 pcs |
| 主軸轉速 | rpm | 12000 |
| 主軸馬達 | kW | 5.5 / 7.5 |
| 刀具型式 | - | BT-40 |
| 刀庫容量 | Pcs | 24T |
| 快速位移 | m / min | 30 / 30 / 30 |
| 機台重量 | kg | 5500 |
本公司保有設計變更之權利，如有變動，恕不另行通知。
配備
標準配備
- 10,000 rpm 直結式主軸
- 剛性攻牙
- 主軸吹氣裝置
- 全密閉式護罩
- 電氣箱熱交換器
- 自動潤滑系統
- 主軸油冷機
- 冷卻系統與水箱
- LED工作燈
- 地基螺栓與墊塊
- 工具箱與工具
- 操作與維護保養手冊
- 側邊沖屑
- 水槍
選購配件
- 12,000 / 15,000 rpm 直結式主軸
- Y軸後切屑輸送機
- Y軸後切屑螺旋排屑機
- 主軸油冷機
- 第四軸旋轉工作台
- 變壓器
- 電器箱冷氣機
- 主軸中心出水
- 刀長量測
>
