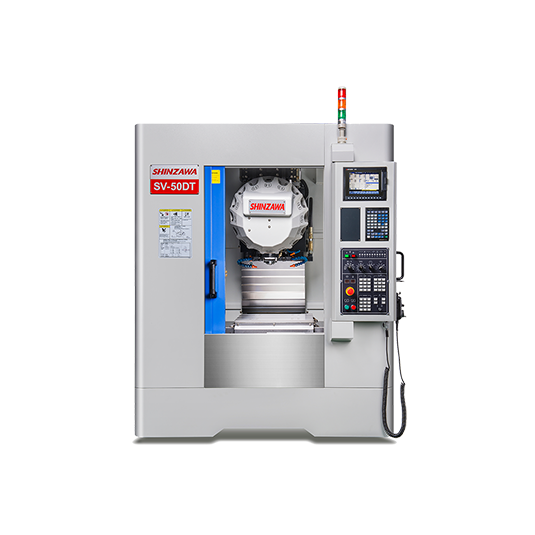

SV-50DT / SV-65DT
SV-50DT / SV-65DT
钻孔攻牙中心机
拥有高速、稳定特色的钻孔攻牙中心机，除了着重在结构体的设计之外，以确保最佳动、静态稳定性。更搭载12000转高速主轴, 配合达48米/分的三轴快移度, 是最具高速、高精、效率的完美结合。
特色
完美的刚性结构
- 稳定低重心底座，提供全机稳固支撑，V型肋结构设计提供整机最佳的动态与静态优良精度表现。
- 超大的线轨跨距，有效分散切削受力，无鞍座悬垂现象，动态精度佳。
- 结构铸件采用高韧性铸铁制成， 经应力消除处理，呈现稳定性的结构。
- 铸件全箱型结构设计，抗弯曲，抗扭曲能力强。
- A字型立柱设计，有效分散刀库重量与头部切削的轴/径向受力。
技术
技术

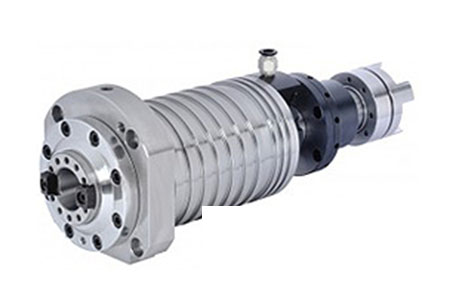

12,000RPM直结式主轴 (标准配备)
- 主轴锥度BT-30。
- 直结式高速主轴之加减速时间只需1~1.5秒，大幅提升加工效率。
- 15,000 / 24,000 rpm为选购配备。

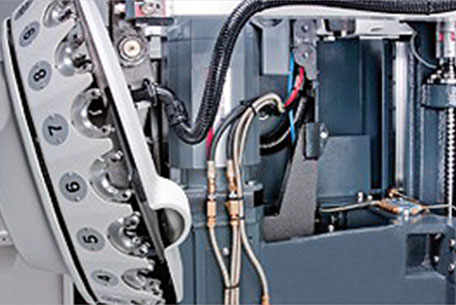

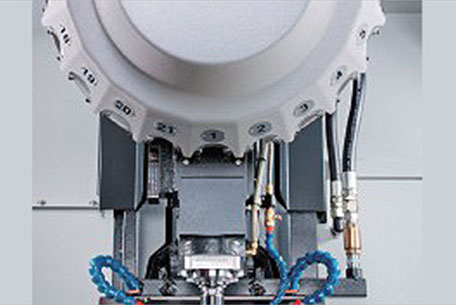

16刀夹臂式刀库 (标准配备)
- 可使用BT-30刀柄之刀具。
- 刀库本体采用铝合金制成，可降低惯性负载，且换刀快速，稳定。
- 选刀方式为双向任意式选刀。
- 最顺畅的机械式松刀机构，同动打刀凸轮曲线设计。

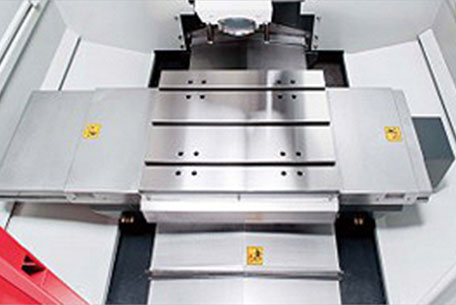

宽敞的内部空间
- 宽敞的内部空间具散热快、除屑性方便，标配双冲屑马达，加上护罩环冲装置,快速带离切屑热源。
- 两颗泵浦独立控制主轴端与护罩环冲。

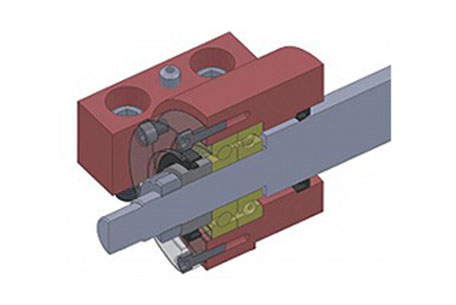

滚珠螺杆两端固定
- 滚珠螺杆两端完全采用斜角滚珠轴承固定，比一般机型具有更高的刚性与稳定性。
- 传动系统为预拉结构， 确保定位的高精度。

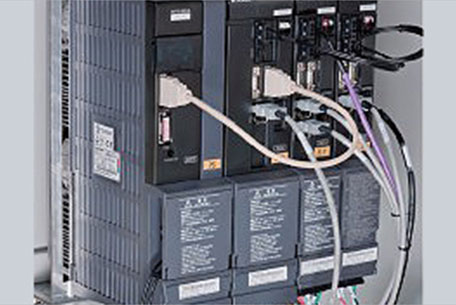

高功能马达驱动器
- 大幅提升整机驱动效能，实现高速及高精度的加工表现。

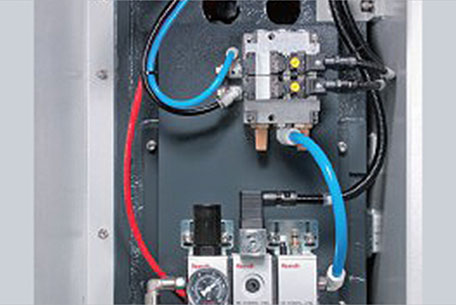

隐藏式气压元件
- 本机之气压元件集中配置在一个密闭空间内，除了可避免气压元件受到碰撞，并且有助於机器外观之整洁性。
最佳主轴头高/长比

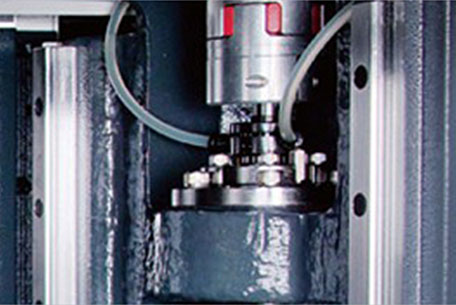

- Z轴轴承座特殊冷却装置设计(选配)
- 主轴油冷装置(选配)
- 主轴马达端介面冷却装置预留
- 主轴头之高度/长度比例趋近於1:1，展现独特的径向与轴向切削阻抗能力。

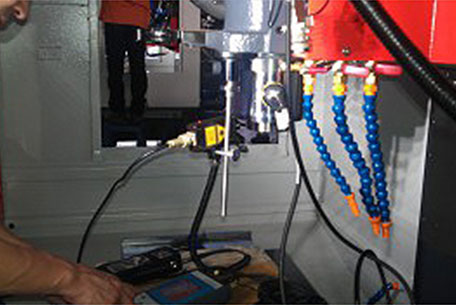

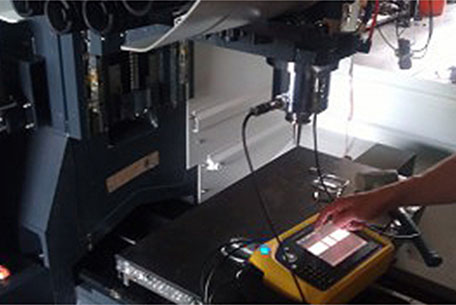

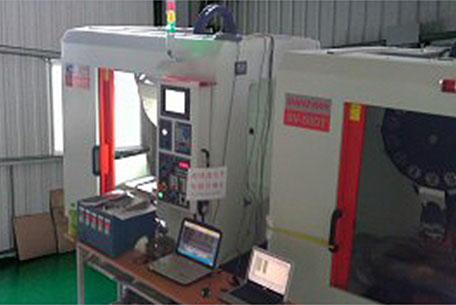

严谨制程管理、品质验证测试，提供客户放心使用的承诺。
严谨制程管理、品质验证测试，提供客户放心使用的承诺。
严谨制程管理、品质验证测试，提供客户放心使用的承诺。
规格表
| 项目 / 机型 | 单位 | SV- 50DT | SV-65DT |
| 行程 | |||
| X 轴 | mm | 500 | 650 |
| Y轴 | mm | 430 | |
| Z轴 | mm | 340 | |
| 主轴鼻端到工作台距离 | mm | 150 ~ 490 | |
| 工作台 | |||
| 工作台尺寸 | mm | 550 x 400 | 750 x 400 |
| T 型槽 (W x No. x P) | mm | 14 x 3 x 125 | |
| 最大载重 | kg | 250 | |
| 主轴 | |||
| 主轴转速 | rpm | 10000 (Fanuc), 12000 (Mitsubishi) | |
| 驱动方式 | Direct drive | ||
| 主轴马达 | kW | 3.7 / 5.5 | |
| 主轴锥度 | BT - 30 | ||
| 进给速度 | |||
| 三轴快速位移 | M/min | 48 / 48 / 48 (Mitsubishi) | |
| 36 / 36 / 36 (Fanuc) | |||
| 最大切削进给 | M/min | 12 | |
| 三轴马达 | kW | 1.5 / 1.5 / 2.0 (Mitsubishi) 1.2 / 1.2 / 1.8 (Fanuc) |
|
| 自动换刀 | |||
| 刀库容量 | pcs | 16T (21 T) | |
| 换刀方式 | Clam type | ||
| 最大刀具直径 (相邻刀) | mm | Ø100 | |
| 最大刀具长度 | mm | 200 | |
| 最大刀具重量 | kg | 3 | |
| 其他 | |||
| 所需电源容量 | kva | 15 | |
| 机台尺寸 (L x W) | mm | 1650 x 2575 x 2410 | 1900 x 2575 x 2410 |
| 机器净重 | kg | 2850 | 3000 |
配备
标准配备
- 12,000 rpm直结式主轴
- 刚性攻牙
- 主轴吹气装置
- 全密闭式护罩
- 电气箱热交换器
- 自动润滑系统
- 冷却系统与水箱
- LED工作灯
- 地基螺栓与垫块
- 工具箱与工具
- 操作与维护保养手册
- 侧边冲屑
- 水枪
选购配件
- 15,000 / 24,000 rpm
- 直结式主轴
- Y轴後切屑输送机
- Y轴後切屑螺旋排屑机
- 第四轴旋转工作台
- 变压器
- 主轴中心出水
- 刀长量测
>
